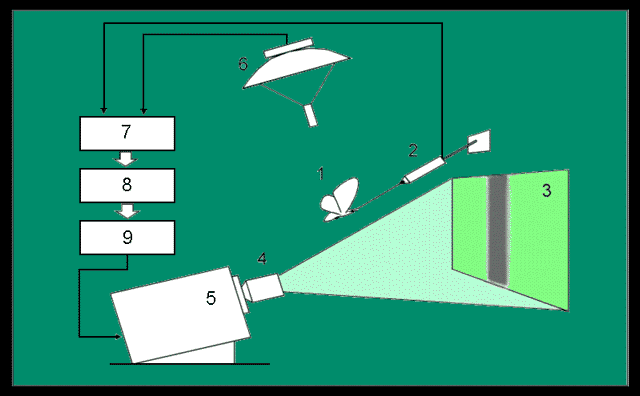

Схема экспериментальной установки. Бабочка (1) укреплена на на датчике горизонтального смещения (2) перед экраном (3). На экран через объектив (4) проецируется изображение с экрана осциллографа (5). Для регистрации щелчков, издаваемых насекомым, служит акустический приемник (6). Сигналы с датчика и акустического приемника поступают на аналогово-цифровой преобразователь (7), связанный с компьютером (8). Компьютер управляет видеоадаптером (9), формирующим управляющие сигналы для осциллографа.
