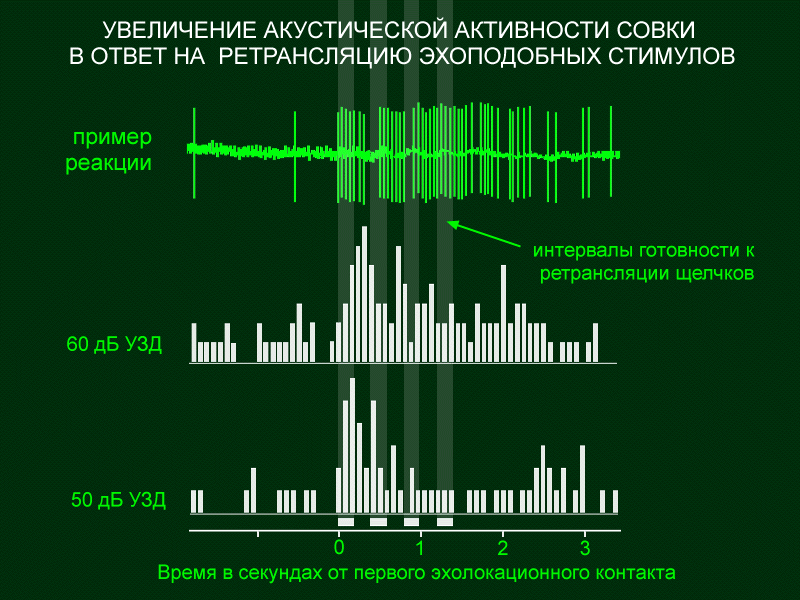

Гистограммы распределения акустических щелчков совки Agrotis ypsilon  Rott. в процессе стимуляции ретранслированными сигналами. Центральная линия - осциллограмма смещения бабочки в горизонтальной плоскости. На осциллограммы наложены вертикальные линии, соответствующие моментам эмиссии бабочкой ультразвуковых щелчков. Светлыми прямоугольниками на оси абсцисс обозначены периоды такого состояния аппаратуры, когда она отвечала эхоподобными стимулами на каждый акустический щелчок насекомого. Реакция бабочки на ретрансляцию была выражена в увеличении частоты повторения собственных щелчков. Ниже приведены две гистограммы, отражающие изменения в динамике акустической эмиссии подопытной бабочки при разных уровнях амплитуды ретранслированных сигналов - 50 и 60 дБ УЗД, то есть при ожидаемой амплитуде эха в реальной обстановке. Точка "0" на оси времени соответствует моментам первого акустического контакта при каждом сеансе ретрансляции. Щелчки первого эхолокационного контакта при построении гистограмм не учтены.  Каждая гистограмма построена по результатам 10 сеансов стимуляции.
