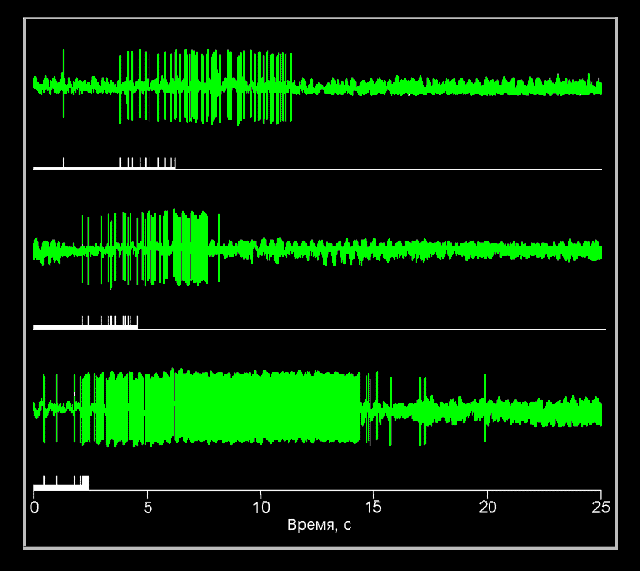

Возрастание акустической активности совки Amphipyra pyramidea L. в ответ на предъявление эхостимулов. Три осциллограммы последовательно получены при стимуляции одного и того же экземпляра в ходе одного опыта. Частота повторения щелчков перед стимуляцией во всех случаях не превышала 5 (1/с). Количество стимулирующих щелчков в каждом предъявлении - 12.

Широкие линии - осциллограммы смещения бабочки в горизонтальной плоскости. Вертикальные линии на фоне осциллограмм – моменты эмиссии бабочкой ультразвуковых щелчков. По горизонтальной оси - текущее время с момента начала регистрации; белыми прямоугольниками на оси времени обозначены периоды готовности установки к ретрансляции эхоподобных стимулов; вертикальные белые линии на фоне готовности - моменты ретрансляции.
