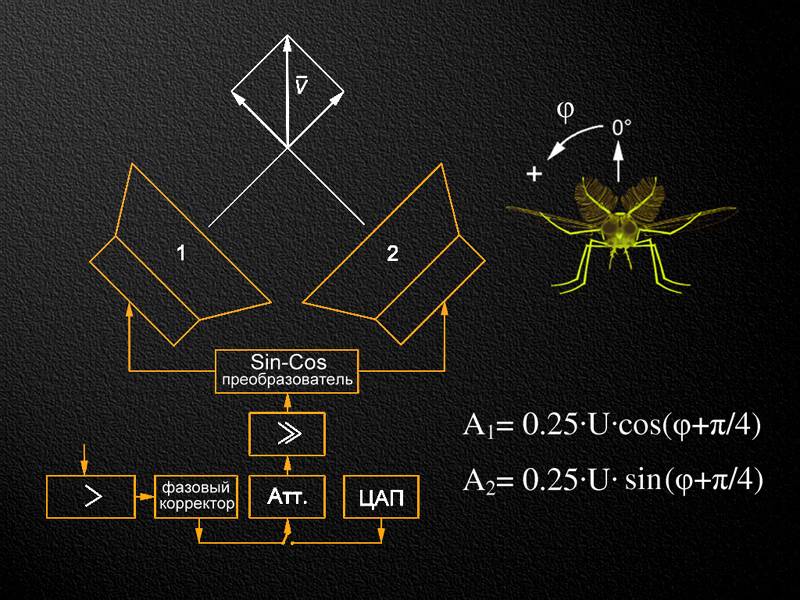

Схема формирователя акустических стимулов: усилитель биопотенциалов, фазовый корректор, аттенюатор, усилитель мощности, Sin-Cos-преобразователь, цифроаналоговый преобразователь (ЦАП), 1 и 2 - первый и второй акустические излучатели, коммутатор источников сигналов. Стрелкой на врезке показано направление положительного отсчета угла поворота акустического вектора (ф).
Основу стимулирующей части экспериментальной установки составляла конструкция из двух акустических излучателей (динамиков), взаимно ориентированных своими осями под прямым углом. Подопытное насекомое фиксировали на пересечении акустических осей обоих излучателей таким образом, чтобы жгутик антенны в комплексе исследуемого джонстонова органа был ориентирован в целом перпендикулярно плоскости, образуемой осями излучателей.
Результирующее направление колебательной скорости частиц воздуха в системе стимуляции определялось векторной суммой сигналов, индуцированных обоими излучателями. Изменение направления звуковых волн относительно подопытного насекомого с шагом 15° обеспечивалось электрической коммутацией делителей напряжения в Sin-Cos-преобразователе.
